北航计算机组成原理P3课下

通过阅读本文，你可以大致了解北京航空航天大学2023级计算机组成原理P3课下的相关内容，希望能对你有所帮助

设计文档

总要求

  • 实现指令集{addu、subu、ori、lui、lw、sw、beq、nop}
  • 指令集所有指令的RTL
    • add(addu)

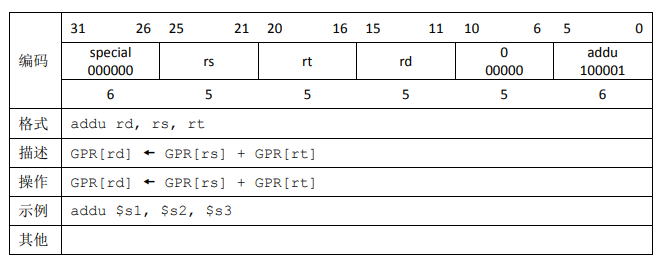

      add指令RTL
    • sub(subu)

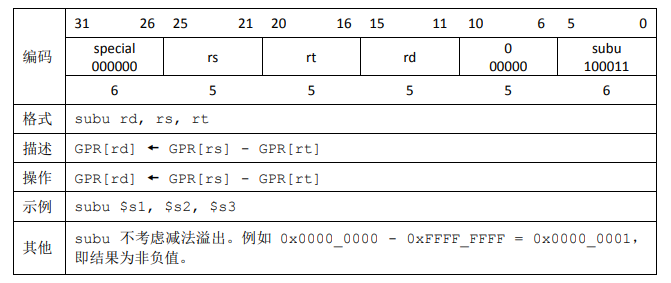

      sub指令RTL
    • ori

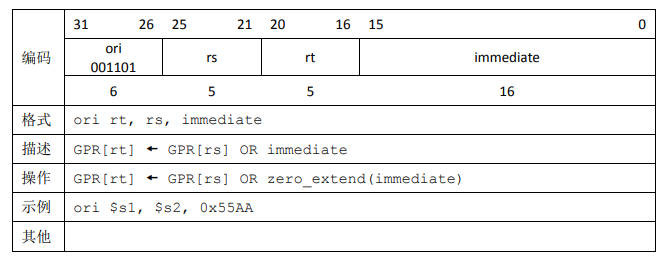

      ori指令RTL
    • lui

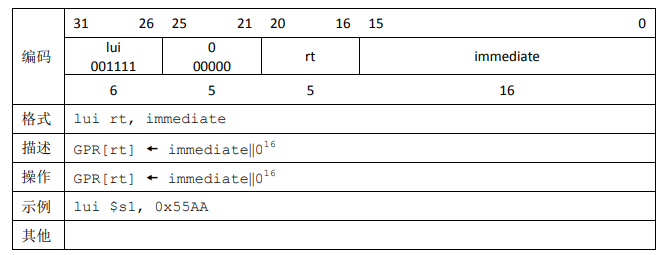

      lui指令RTL
    • lw

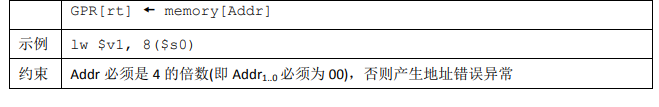

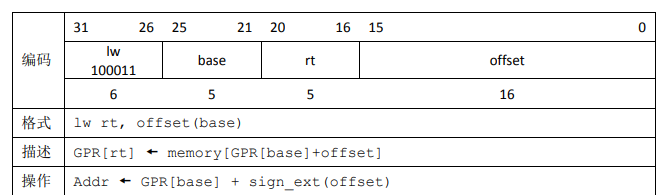

      lw指令RTL
      lw指令RTL
    • sw

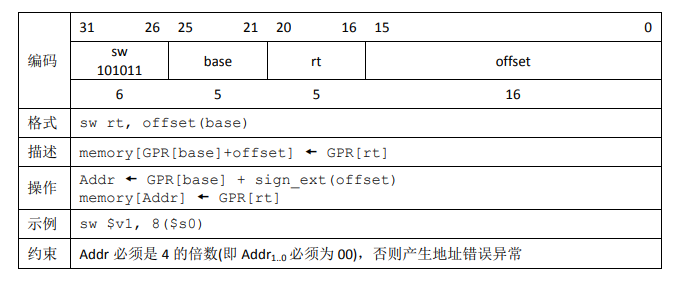

      sw指令RTL
    • beq

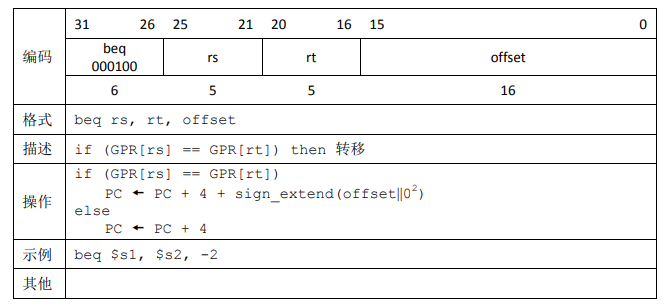

      beq指令RTL
    • nop
      • 特殊，一般可以用sll一起代替，这里因为指令集没有sll所以我们直接使用sll的部分代替nop

数据通路设计草图

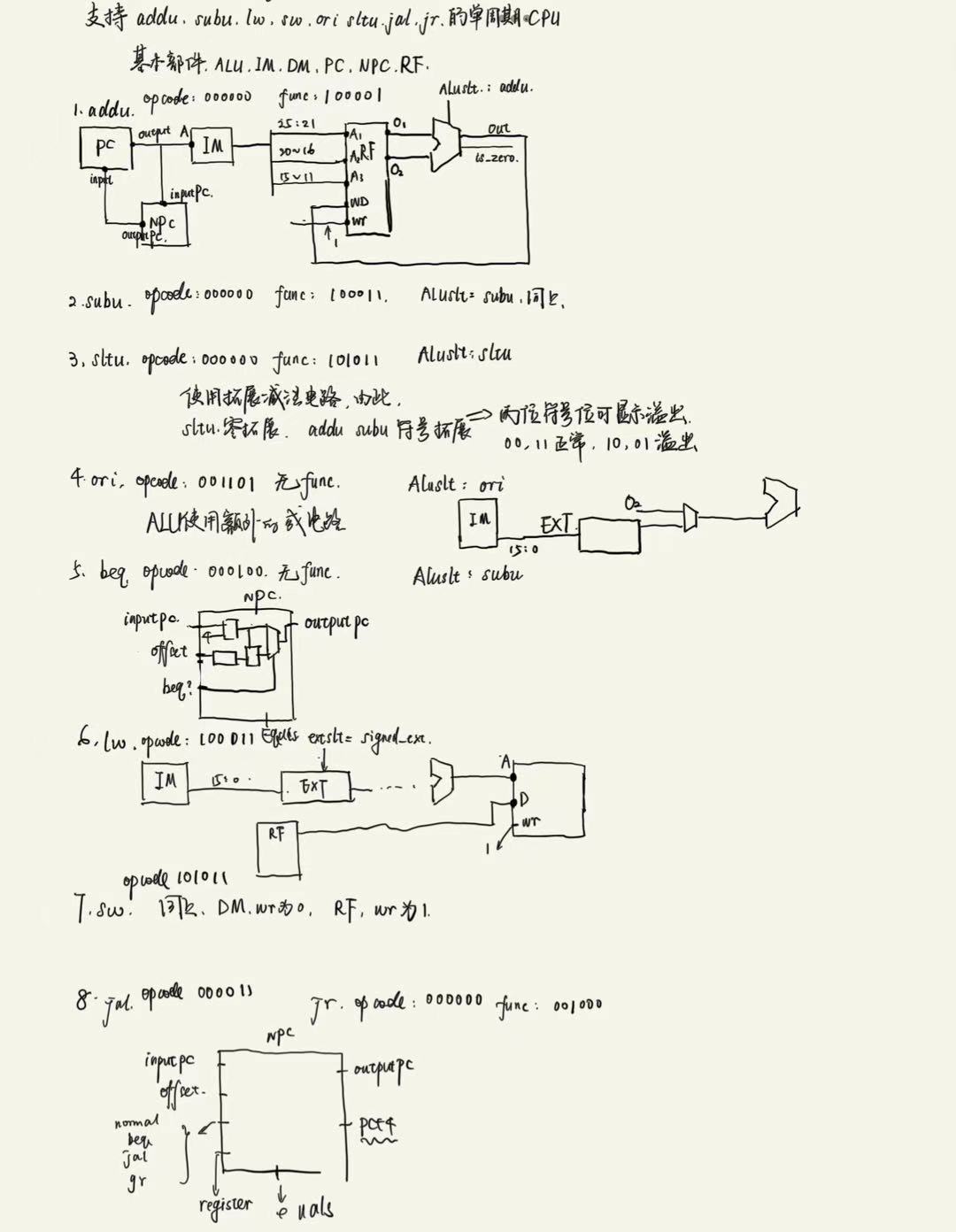

数据通路草图
注：上述的j、jal、jr指令不在指令集中

数据通路详细设计

IF

  • 首先我们观察需要设计的CPU，必不可少的一部分就是PC、IM，没有指令谈何执行指令呢，所以我们将这个阶段称为取指(IF)
  • 基于低耦合的原则，我们希望PC永远只是指向当前需要执行的指令，而不需要进行其他的操作，因此，我们在取指阶段多加入一个模块次地址计算模块(NPC)，专门用于计算根据PC的值以及执行的指令与结果更新PC的值
  • 至此，IF阶段的所有模块都浮出水面了分别是PC、NPC、IM
PC
  • 取指阶段最最重要的一个模块无疑是PC程序计数器，没有地址无从取指

  • 程序计数器PC始终指向当前执行的指令地址，且会根据NPC提供的值更新值
    | 端口 | 位宽 | 方向 | 功能描述 |
    | :—: | :-: | :—: | :——-: |
    | init[31:0] | 32 | input | 对于PC端口的初始化，默认为0x00003000 |
    | NPC[31:0] | 32 | input | NPC传入的值，时钟沿更新PC值 |
    | clk | 1 | input | 时钟信号 |
    | rst | 1 | input | 异步复位信号 |
    | PC[31:0] | 32 | output | 当前执行的指令地址 |

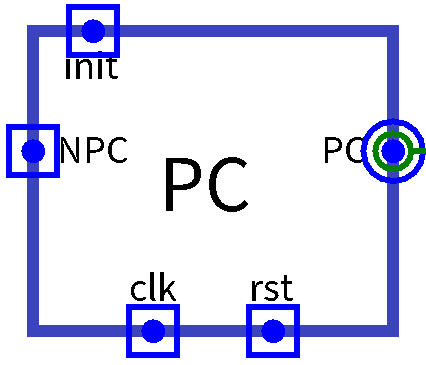

    PC结构图

NPC
  • 既然介绍了PC模块，接下来就需要设计NPC模块与PC模块一起配合不断地获得需要执行的指令的地址
  • NPC将根据当前PC的值与当前指令(例如branch类、jump类指令)综合判断更新PC的值
    | 端口 | 位宽 | 方向 | 功能描述 |
    | :—: | :-: | :—: | :——-: |
    | PC[31:0] | 32 | input | 接受当前PC的值 |
    | imm[15:0] | 16(目前) | input | branch类指令跳转的立即数 |
    | IM_slt | 1(目前) | input | 当前执行的指令类型 |
    | RA[31:0] (暂未使用) | 32 | input | 传递$ra的值 |
    | is_eq | 1(已丢弃) | input | 与IM_slt共同决定PC是否发生其他变化 |
    | NPC[31:0] | 32 | output | 输出计算得到的此地址 |
    | PC+4[31:0] (暂未使用) | 32 | output | 传递值给jal、jalr等 |

  • 注意，在后续设计中is_eq这个符号位不再传输给NPC并在NPC内部与IM_slt信号进行合并对PC值变化进行指导，而是将符号位直接传递给Controller而IM_slt表示的意思也变成了执行已满足条件的指令类型，例如1 -> beq，含义为当前指令是beq且已经满足跳转条件

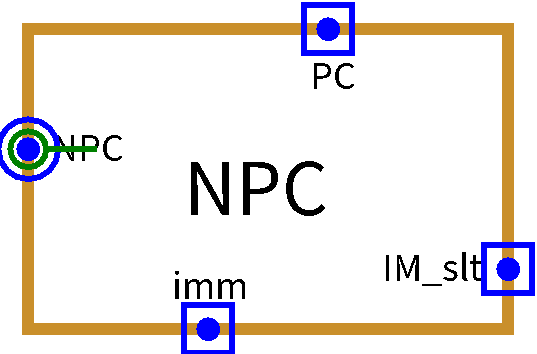

    NPC结构图

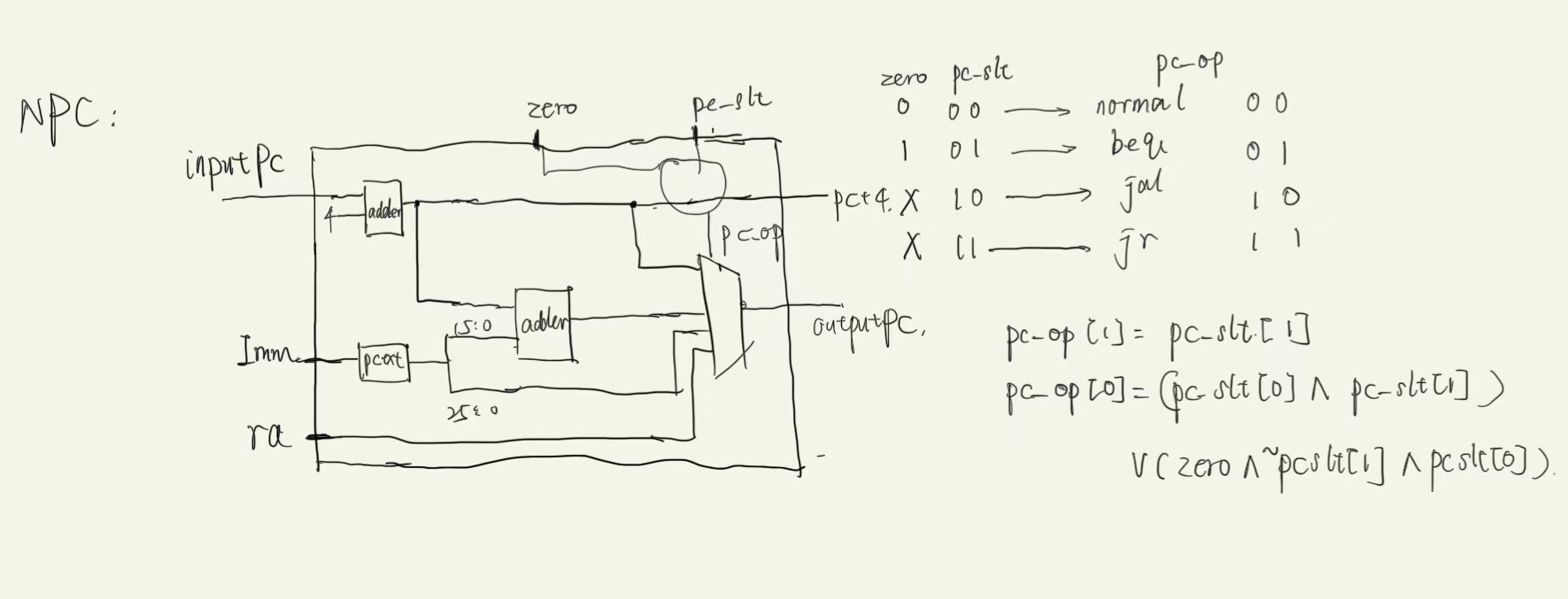

    NPC草图

IM

  • 通过PC传入的地址寻找需要执行的地址，使用ROM存储器即可
    | 端口 | 位宽 | 方向 | 功能描述 |
    | :—: | :-: | :—: | :——-: |
    | PC[31:0] | 32 | input | 传入PC的值 |
    | IM[31:0] | 32 | output | 得到的指令 |

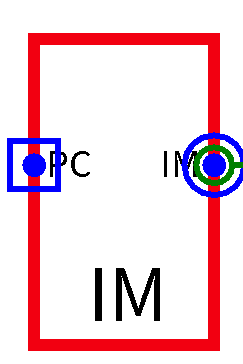

    IM结构图

ID

  • 现在我们已经可以正常地从指令存储器中取出指令了，那么为了执行指令我们首先需要明白这句指令在说什么(通过指令机器码确定指令)，所以我们需要一个指令译码器IM_SPL，其次确定了指令的类型(R I J)、指令的含义，我们就需要取出这个指令需要的操作数因为指令的类型不同，可能来源于寄存器堆GRF，也可能来自于指令给出的立即数，所以我们需要对立即数处理的模块EXT，这个阶段称为译码(ID)
  • 至此，ID阶段包含IM_SPL、GRF、EXT三个模块
    IM_SPL

  • IM_SPL对于从IM中取出的指令进行分线器分出，通过IM_SPL的输出内容，我们能更加清晰地了解指令的类型与用途
    | 端口 | 位宽 | 方向 | 功能描述 |
    | :—: | :-: | :—: | :——-: |
    | IM[31:0] | 32 | input | 传入解析的指令 |
    | opcode[5:0] | 6 | output | 指令操作码 |
    | rs[4:0] | 5 | output | 源寄存器 |
    | rt[4:0] | 5 | output | 目标寄存器(J、I) |
    | rd[4:0] | 5 | output | 目的地寄存器(R) |
    | shamt[4:0] (目前不使用) | 5 | output | 移位 |
    | funct[5:0] | 6 | output | 配合opcode确认R型指令 |
    | imm_i[15:0] | 16 | output | I型指令的立即数操作数 |
    | imm_j[25:0] (目前不使用) | 26 | output | J型指令的立即数操作数 |

    IM_SPL结构图

GRF

  • 假设当前的是R型指令，我们需要的操作数来自于寄存器，所以我们需要使用IM_SPL解析出来的寄存器编号去获得操作数的值
    | 端口 | 位宽 | 方向 | 功能描述 |
    | :—: | :-: | :—: | :——-: |
    | clk | 1 | input | 时钟信号 |
    | rst | 1 | input | 异步复位信号 |
    | A1[4:0] | 5 | input | 第一个读寄存器编号 |
    | A2[4:0] | 5 | input | 第二个读寄存器编号 |
    | A3[4:0] (WB阶段使用) | 5 | input | 写入寄存器编号 |
    | WD[31:0] (WB阶段使用) | 32 | input | 写入寄存器的值 |
    | WE(WB阶段使用) | 1 | input | 写使能信号 |
    | RD1[31:0] | 32 | output | 第一个读寄存器的值 |
    | RD2[31:0] | 32 | output | 第二个读寄存器的值 |

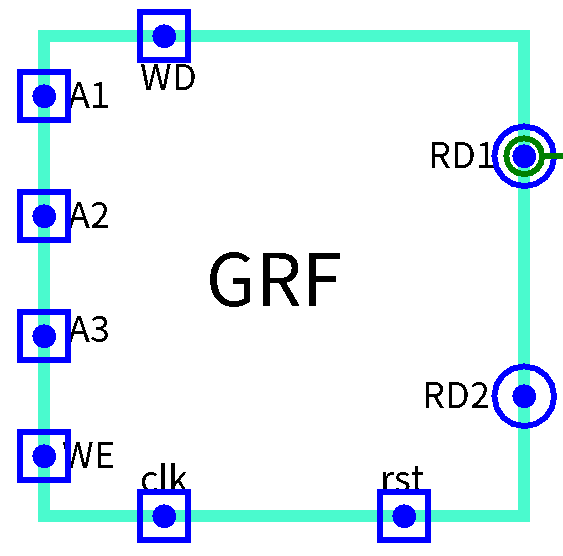

    GRF结构图

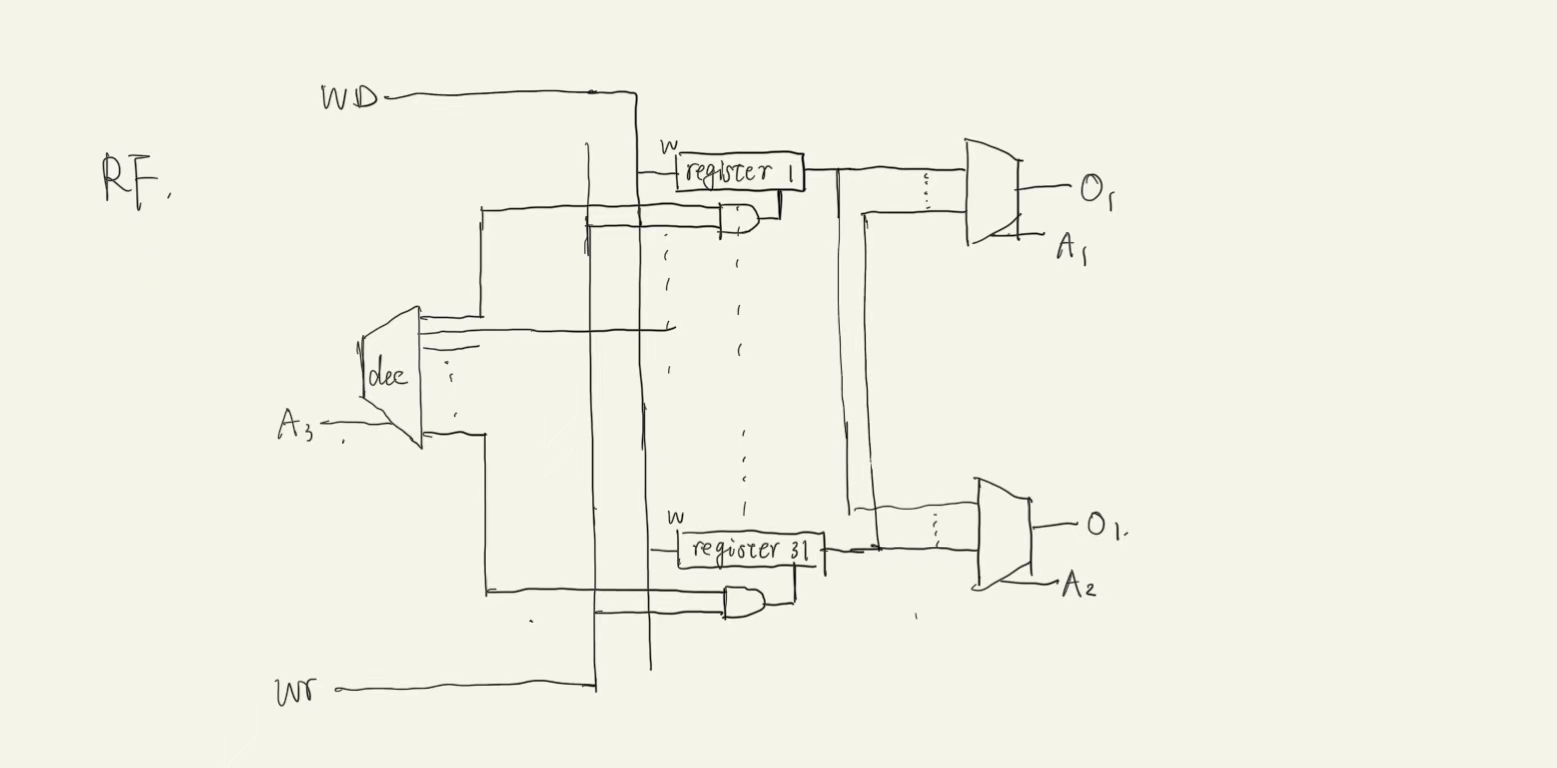

    GRF草图

EXT

  • 对于I型指令与J型指令(目前不涉及)，我们虽然可以直接从指令中获得操作数，但是为了方便后续执行，我们需要将立即数位拓展至与寄存器的值的位数相同(32位)，故EXT就是根据指令来拓展立即数的模块
    | 端口 | 位宽 | 方向 | 功能描述 |
    | :—: | :-: | :—: | :——-: |
    | imm[15:0]| 16(目前) | input | 指令传入的立即数 |
    | ext_slt[1:0] | 2(目前) | input | 控制位拓展的类型 |
    | ext[31:0] | 32 | output | 拓展后的立即数 |

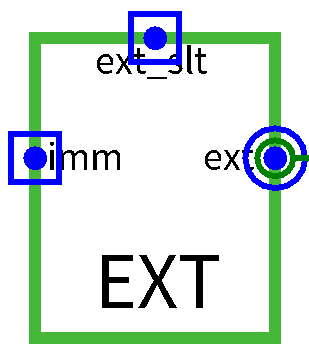

    EXT结构图

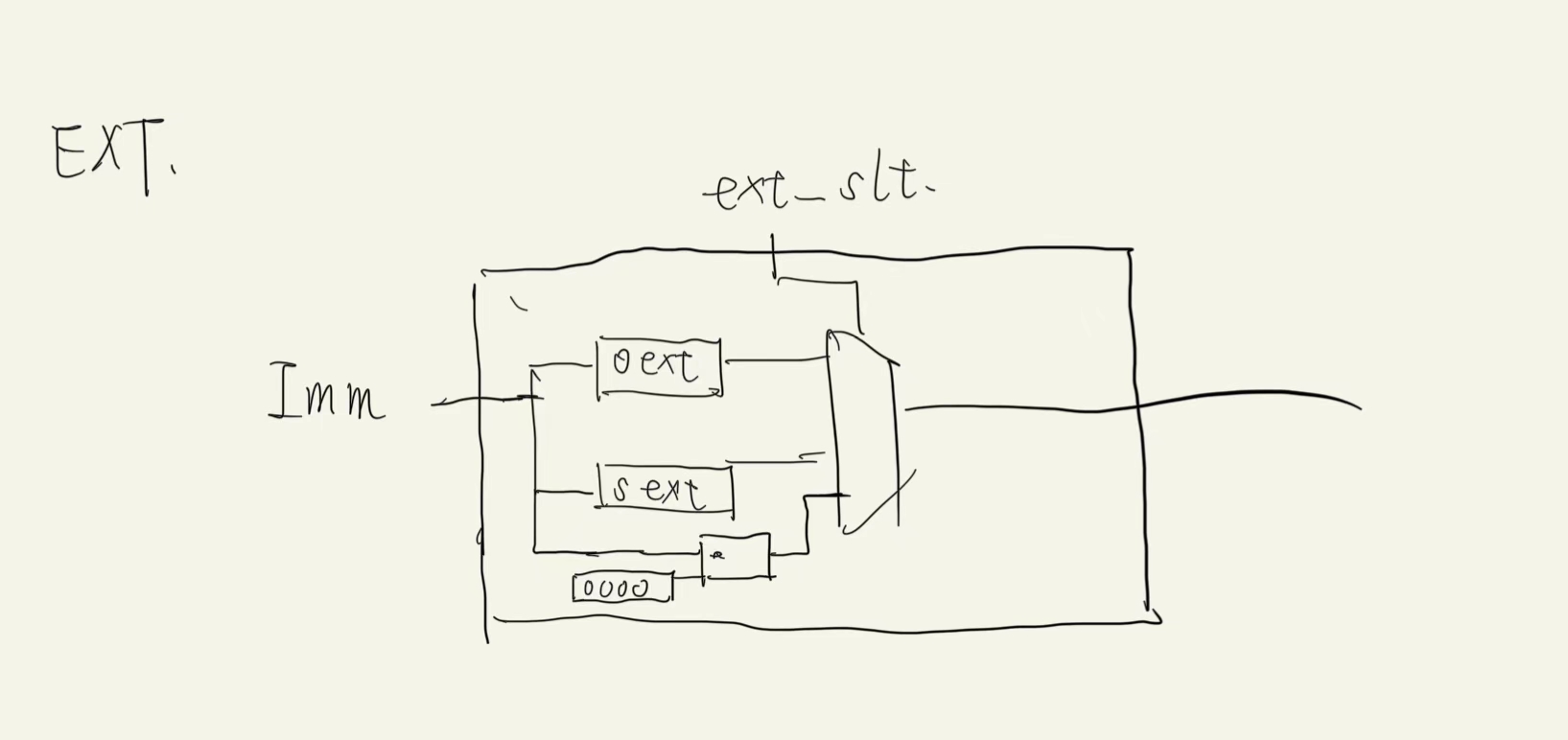

    EXT草图

EX

  • 现在我们已经做好了执行指令的前的所有准备，接下来我们对这些操作数进行某些操作得到我们指令需要内容，这个阶段称为执行(EX)
  • EX阶段只有一个模块ALU
    ALU

  • ALU算术单元来对操作数进行操作得到结果(算术类指令、逻辑类指令、存取类指令)，同时通过ALU输出符号位(OFco实验不需要、ZF目前仅实现、SF比较大小需要、 CFco实验不需要)
    | 端口 | 位宽 | 方向 | 功能描述 |
    | :—: | :-: | :—: | :——-: |
    | A[31:0] | 32 | input | 第一个操作数 |
    | B[31:0] | 32 | input | 第二个操作数 |
    | cal_slt | 1 | input | 加法电路还是减法电路 |
    | out_slt[1:0] | 2 | input | 选择输出了什么 |
    | out[31:0] | 32 | output | 输出数据 |
    | is_eq(目前) | 1 | output | 符号位(目前只有零信号) |
    | flag_slt(未实现) | ？ | input | 控制输出的符号位 |

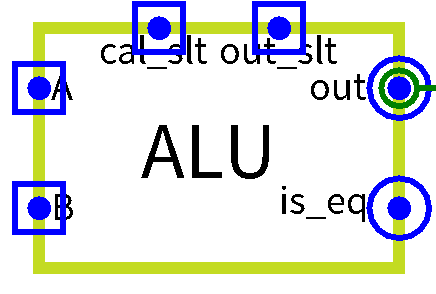

    ALU结构图

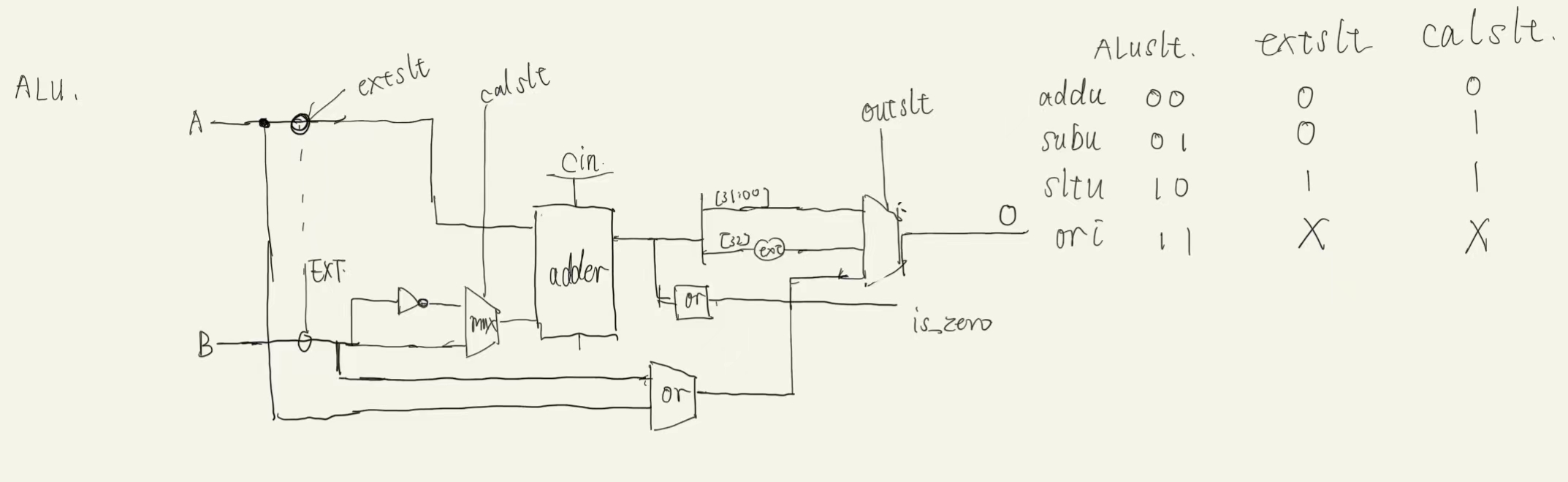

    ALU草图

MEM

  • 对于存取类指令，我们通过EX阶段获得的是接下来需要操作数在内存中的地址，我们需要对数据存储器DM再进行相应的更改，这个阶段称为访存(MEM)
  • MEM阶段只有一个模块DM
    DM

  • 存放数据的存储器，对于存取类指令，我们可以从数据存储器中取得数据
    | 端口 | 位宽 | 方向 | 功能描述 |
    | :—: | :-: | :—: | :——-: |
    | clk | 1 | input | 时钟信号 |
    | rst | 1 | input | 异步复位信号 |
    | A[31:0] | 32 | input | 存取数据地址 |
    | WD[31:0] | 32 | input | 存入数据值 |
    | WE | 1 | input | 写使能信号 |
    | RD[31:0] | 32 | output | 读出数据值 |

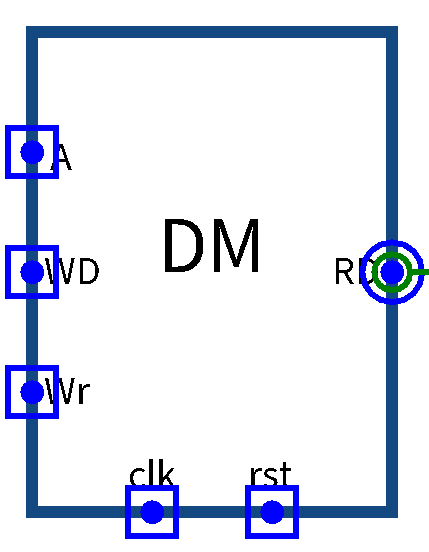

    DM结构图

WB

  • 对于ALU计算得到的内容以及从内存中读出的值，我们经常需要写回寄存器堆，所以最后一个阶段虽然仍然是针对寄存器堆，所以这个阶段我们称其为回写(WB)
  • WB阶段显然也只有唯一的模块GRF
    GRF

  • 在ID阶段我们已经使用了GRF作为数据的提供方，但是还有一些端口没有使用，在这里我们将使用余下的一些端口
    | 端口 | 位宽 | 方向 | 功能描述 |
    | :—: | :-: | :—: | :——-: |
    | clk | 1 | input | 时钟信号 |
    | rst | 1 | input | 异步复位信号 |
    | A1[4:0] (ID阶段使用) | 5 | input | 第一个读寄存器编号 |
    | A2[4:0] (ID阶段使用) | 5 | input | 第二个读寄存器编号 |
    | A3[4:0] | 5 | input | 写入寄存器编号 |
    | WD[31:0] | 32 | input | 写入寄存器的值 |
    | WE | 1 | input | 写使能信号 |
    | RD1[31:0] (ID阶段使用) | 32 | output | 第一个读寄存器的值 |
    | RD2[31:0] (ID阶段使用) | 32 | output | 第二个读寄存器的值 |

    设计草图等看上面

总数据通路草图

  • 对于单周期CPU所有基础部件我们已经搭建完毕，接下来练成数据通路只需要将相应的端口进行连接(出现多对一端口使用MUX，控制信号后面给出)
    总数据通路草图

控制信号生成

  • 在上述阶段，我们已经基本完成了各个基本指令的数据通路的实现，接下来我们将通过Controller根据指令生成各异的控制信号来指导我们数据通路的流通

  • 接下来的所有控制信号出现顺序采用(IF -> ID -> EX -> MEM -> WB)
    | 控制信号 | 位宽 | 功能描述 |
    | :—: | :-: | :——-: |
    | IM_slt | 1 | 控制NPC中im_slt，说明此次执行的指令类型 |
    | A3_slt | 1 | 控制输入GRF的A3端口，根据R型指令与I型指令不同 |
    | GRF_we | 1 | 控制GRF的WE信号，是否写入寄存器堆 |
    | EXT_slt[1:0] | 2 | 控制EXT的ext_slt，调整拓展指令的类型 |
    | B_slt | 1 | 控制ALU的B端口输入，根据R型指令与I型指令不同 |
    | CAL_slt | 1 | 控制ALU的cal_slt信号，选择加法或者减法电路 |
    | OUT_slt | 2 | 控制ALU的out_slt信号，选择输出的类型 |
    | DM_we | 1 | 控制DM的we信号，是否写入内存 |
    | WD_slt | 1 | 控制GRF的WD端口输入，选择不同的写入数据 |

  • 采用与或门阵列的形式生成信号，例如，先通过opcode、funct两个信号确定执行的指令类型，再通过指令类型去生成控制信号

    • 与门阵列生成指令类型

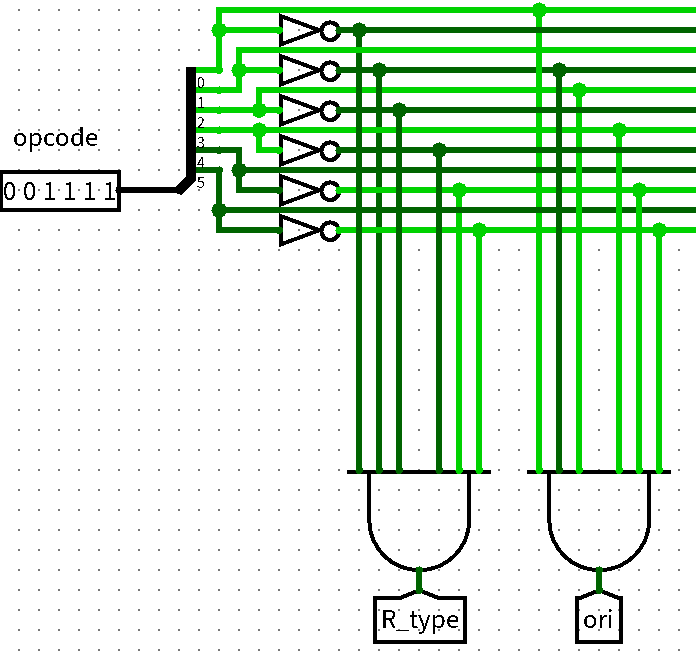

      非R型指令与门阵列

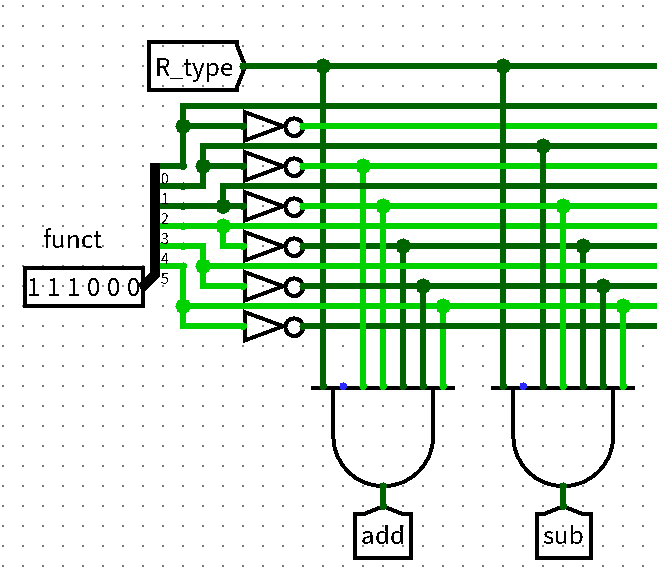

      R型指令与门阵列
    • 或门阵列生成控制信号

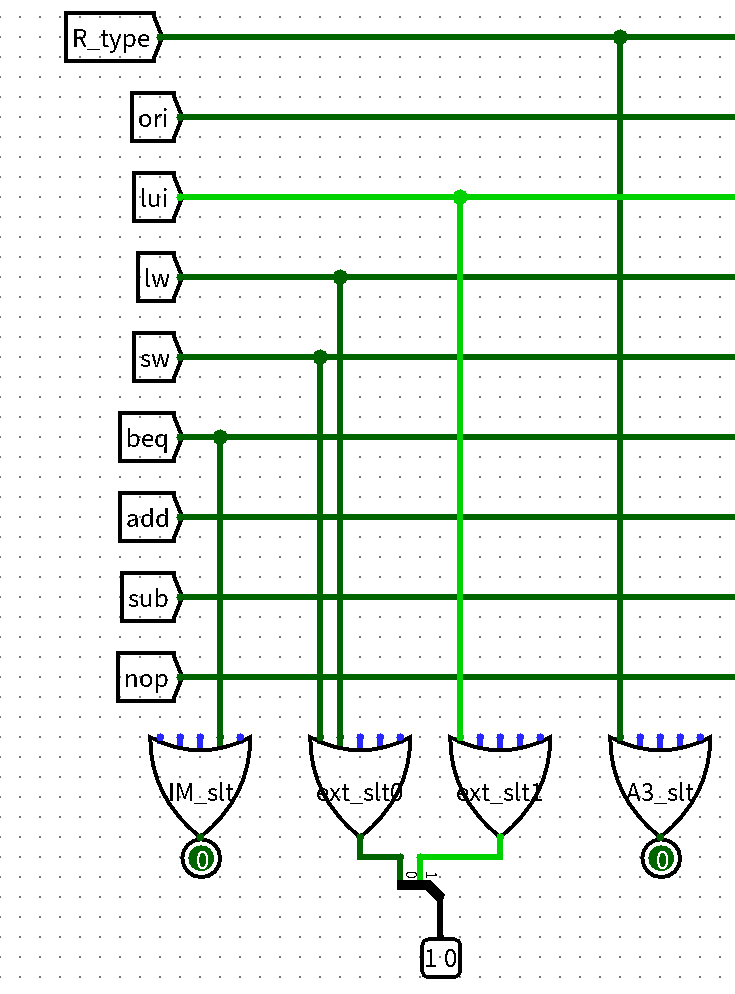

      或门阵列

思考题

  1. 上面我们介绍了通过 FSM 理解单周期 CPU 的基本方法。请大家指出单周期 CPU 所用到的模块中，哪些发挥状态存储功能，哪些发挥状态转移功能。
    CPU中的DM、GRF是状态量。通过IF、ID阶段其他部件、EX阶段的部件来实现状态转移，因为在这些阶段流通的数据并不会保存，而是随着PC的变化而变化，只有发生对DM、GRF读写才会保存下来，视为“状态的改变”
  2. 现在我们的模块中 IM 使用 ROM， DM 使用 RAM， GRF 使用 Register，这种做法合理吗 请给出分析，若有改进意见也请一并给出。
    合理，现代计算机也采取寄存器堆来保存GRF的内容，在于其访问快、效率高。对于IM存储器，我们只需要读取其中的指令而不需要改变，所以我们使用ROM是合理的；对于DM存储器，我们不仅需要从中读取数据，而且还需要向其中写入数据，所以我们使用RAM是合理的。但是他们不能使用寄存器堆，因为太浪费资源了，很多寄存器使用率太低。
  3. 在上述提示的模块之外，你是否在实际实现时设计了其他的模块？如果是的话，请给出介绍和设计的思路。
    多设计了一个IM_SPL模块，用于将IM中取出的指令解析为{opcode, rs, rt, rd, shamt, funct, imm_i, imm_j}的格式并输出，方便后续Controller解析指令含义并生成控制信号
  4. 事实上，实现 nop 空指令，我们并不需要将它加入控制信号真值表，为什么？
    在目前的8指令CPU中，我们通过或门阵列实现控制信号的生成，nop指令不参与任何或门，意味着全部进行默认操作，DM_we与GRF_we都为0，并不会改变CPU的状态；在后续的设计中我们知道nop实际上与sll $0, $0, 0是一致的，这个指令同样不会进行任何改变，所以完全不需要单独加入控制信号真值表中
  5. 阅读 Pre 的 “MIPS 指令集及汇编语言” 一节中给出的测试样例，评价其强度（可从各个指令的覆盖情况，单一指令各种行为的覆盖情况等方面分析），并指出具体的不足之处。
    所有指令都没有将结果存入$0寄存器的行为，无法测试GRF的正确性
    add与sub没有测试边界数据如21474637等接近32位的数据，没有将$0作为操作数的情况
    lw与sw的base寄存器只有$0，而且offset没有同时覆盖正、负、零情况
    beq没有覆盖跳转且向前跳、跳转且向后跳、跳转且原地跳、不跳转且向前跳、不跳转且向后跳、不跳转且原地跳

    生成测试数据

小熊正在赶制
